磁翻板液位計又稱為磁翻柱或者磁浮球液位計，磁翻板液位計的指示器是安裝在桶槽外側或上面，用以指示和控制桶槽內的液位，封閉形式可根據需要加裝排污閥或放空閥、接接法蘭可接受定制液位高度的一種液位測量顯示及控制儀表，指示器由磁性色片或者磁性翻柱構成，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯示液位高度。也可在本體管上加裝磁性開關或遠傳變送器，輸出開關信號或模擬量信號，便可以進行遠程的觀測與控制。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。

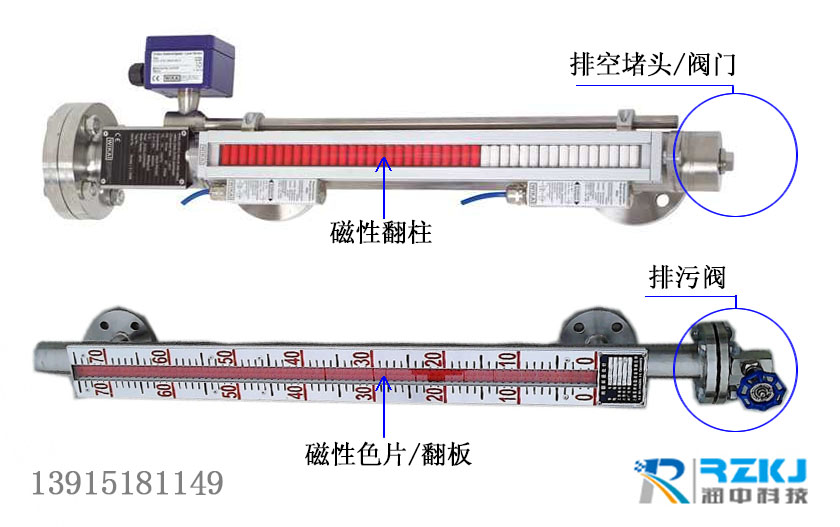

在磁翻板液位計上一般上面都裝有個兩個閥，**那個叫放空閥，管氣相放空。液位計尾端部分也有一個閥，叫排污閥。這兩個閥都是標準配置，但有時上放空閥用一個堵頭代替，可以擰開，再擰緊。當液位計有問題時，比如磁翻板下面臟東西多了，影響測量了，需要檢修，就需要現將一次閥關死，然后打開排污閥，放一放，有時放不干凈，因?yàn)楸餁饬耍枰蜷_上面那個閥，徹底放干凈。但有時還是有贓污，需要從上面倒些油或水進去，有時通蒸氣進去吹掃。當測量介質**或極易燃爆等極危險介質時，需要密閉排放，這兩個閥對日后的設備的維護與檢修具有很重要的作用，可以有效地減輕維護的工作量，方便操作的進行，所以這這兩閥閥好都要配齊！



磁翻板作為一個原理和結構相對簡單的液位測量儀表，在技術迅猛進步，各種采用新的技術的產品不斷涌現的今天，仍然在市場占有一席之地，是有著重要的原因的，其中磁翻板液位計安裝方便，觀測直觀，維護方便等特點是一個重要的方面。關于磁翻板液位計在測量過程具有哪些典型的優點，本文為大家一一介紹如下。
一、磁翻板液位計本體管采用無縫鋼管,連接管處采用拉孔焊接,內部無劃痕。磁翻板液位計安裝方式可選擇側裝和頂裝，磁翻板液位計本體下端密封。
二、磁翻板液位計應用連通管原理，保證被測容器與測量管體間的液位相等，當測量管中的浮子隨被測液位等量變化，浮子中的磁性體與顯示板上顯示色柱中的磁性體作用，使色柱翻轉，白色表示無液，紅色表示為有液，以達到就地顯示液位的數值。
三、磁翻板液位計是以磁性浮子為感測元件，并通過磁性浮子與顯示色柱中磁性體的磁耦合作用，反映被測液位或界面的測量儀表。
四、磁翻板液位計又稱為磁性液位計,磁翻柱液位計,磁浮子液位計,它是利用磁藕合原理進行工作的,磁翻板液位計彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多個缺點.
五、就地顯示的磁翻板液位計具有顯示直觀、醒目、視角寬，結構緊湊合理，安全可靠，無“跑、冒、滴、漏”現象，維護量小，維修費用低等優點，且其指示功能無須另外供電，即使電力供應發生故障，液位觀測也不會受到影響，是理想的液位檢測儀表。
六、磁翻板液位計有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計.
七、磁翻板液位計若配置UR型電阻液位傳感器，或UB型電阻—電流液位變送器和(二次)顯示儀表，可以完成電動遠傳，并輸出4～20mA(或0～10mA)的標準信號，以配合記錄儀表，或工業控制計算機聯網。(本文由潤中儀表科技有限公司整理發布)
