磁翻板液位計作為一種觀測直觀、安裝簡單、維護方便的液位測量儀表，在罐區的測量中得到大量的應用。因?yàn)榇欧逡何挥?jì)可以不通過使用其他手段就能直接地反映槽罐內液位實際狀態，這種簡單明了，穩定直觀的測量優點已經被越來越多的用戶認可。在儀表的實際制造過程中，廠家還可以通過增加一些附加技術手段使液位計拓展更多的功能，使其能夠運用到實際的生產控制中去。  2m 以上的大量程磁翻板液位計的測量準確度通常與差壓變送器不相上下，因此也越來越受到用戶的重視。但是由于測量現場的環境和使用條件與制造商校驗的環境并不一致，有的甚至相差很大，導致許多生產商所標注的免維護的優點并不能完全地得到體現，檢測的需求也隨之增加。這里和大家分享下在現場使用磁翻板液位計有哪些校準方法。



1、現場校準的實際意義    按照國家檢定規程的描述，2m 以下液位計需通過標準水箱裝置進行檢定，超過 2m 的還需用模擬法進行檢定。但是，受大量程磁翻板液位計本身尺寸的限制，磁翻板液位計超過 2m 的液位計在實驗室的安裝存在問題，而規程對模擬檢定方法又未作具體說明。磁翻板液位計那么此類液位計能不能實現在線校準呢? 歸納起來，需解決以下幾個問題:
(1) 液位計測量的介質密度范圍往往較寬，一般為 0. 8 ～ 1. 2g/cm3，密度對液位計測量誤差的影響如何進行修正;
(2 磁翻板液位計儲液罐的安裝不可能是**豎直的，那么如何選擇測量標準器，怎么測，將會顯得非常重要。
(3) 現場儲罐就如同一個黑匣子，如何確定液位參照點進行校準是一個關鍵的問題;
本文以帶(4-20mA)電遠傳信號的側裝式磁翻板液位計為例探討簡單而有效的現場校準方法，以期能夠達到在現場安裝條件下測量整個系統的液位誤差及其不確定度的目的，具有實際意義。

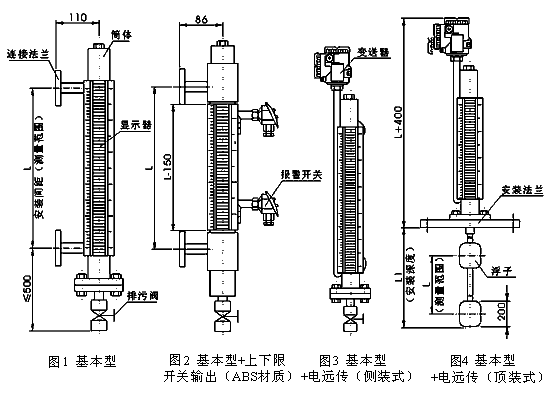

2、儀表的結構原理
磁翻板液位計是根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的**磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉，從而實現液位清晰的指示。通過內置干簧管觸點的開閉，實現電流或電壓信號的傳送。磁翻板液位計在出廠時一般會通過模擬方法 ( 此方法規程中未說明) 進行調校，確保供貨時與實際介質相匹配。

3、液位計具體的現場校準步驟
(1) *先要確定所測介質的密度
    介質密度可以用標準密度計測量，磁翻板液位計也可以根據用戶提供的具體資料查取，介質密度需記錄備案，確保介質密度能夠符合液位計使用說明書的要求。雖然理論上介質密度對液位計的示值有影響，但是實際使用中液位計的零位和滿度值都可以通過電位器直接調整過來。
(2) 其次要確定參考零點
a) 用游標卡尺測量連接管路內徑D，磁翻板液位計在罐體上部確定一個標準液位的下尺點，如有條件，好能夠打磨成凹槽以免測深尺擺動，并作記號;
b) 在罐內不帶壓力的狀態下以手動方式往儲罐內注水，當水位略高于液位計進水管時停止注水，磁翻板液位計打開下連接法蘭口手動球閥 E 并松開罐體與被校液位計間的連接法蘭 F ( 不取下，使水流不過沖) ，直到管路中無涌動流時，關閉E，取下法蘭，待罐內液體平穩時打開E，再待呈滴流狀態，穩定 1min (必要時可通過排水閥門排水，提高檢測效率);
c) 磁翻板液位計用測深鋼卷尺測量從測點到水面間的距離 ha，實際零位空高 h0= ha-D /2，此狀態即液位計測量零點。
(3) 各液位點的校準
a) 裝上法蘭，關閉 E，繼續往罐內注水，至翻板指示需校準液位的主刻度處，待水面穩定后測量輸出電流 Ii及水位空高 hi，實際液位為: H0= h0-hi= ha- D /2 - hi;
b) 繼續其他點的測量磁翻板液位計直到滿量程。
(4) 液位零點和滿度的調校
    在確定參考零點的同時，調整零點電位器，使得輸出電信號顯示為 4mA;滿度調整在標準液位的上限值進行，調增滿量程電位器，使得輸出電信號顯示為 20mA。磁翻板液位計下行程測量中若輸出存在偏差，參照此方法進行調整?，F(xiàn)場校準需要重復以上步驟三個回程的測量。

4、總結
磁翻板液位計現場校準所用的儀器和相關裝置簡單實用，可操作性強，解決了大量程液位儀表實驗室無法檢測的難題，具有很高的實際價值。如果在不可直接接觸液體介質的情況下，磁翻板液位計若罐體傾斜度微小、測點表面水平，建議也可用激光測距儀來代替測深鋼卷尺，不過，以上所介紹的現場檢測手段還具有一定的局限性，并不適用于帶壓容器或者易揮發介質的液位校準，帶壓器和易揮發介質的液位校準方法我們將會在后續的文章中加以說明，如果您在使用磁翻板液位計中遇到問題，可以致電我們或訪問我們的企業網站獲得技術上的支持。

本文由潤中儀表科技有限公司整理發布。
