工業PLC自動化控制系統實例圖解說明
發表時間：2021-06-08 ??點擊次數：778? 技術支持：1560-1403-222
在工控行業，學習PLC編程是必須的，但如只停留在一些語法和指令上面是遠遠不夠的。相反，我們從一些比較典型的小型自控系統入手，從分工藝功能入手，再到I/O點分配，接下來編寫PLC程序，***后來結合上位機模擬調試，通過這樣的過程，我們對PLC的編程會更加直觀，更加快捷。接下來，我們就為大家準備了三個典型的PLC實例，并分別對PLC程序的運行過程用彩色圖解的方式進行分析，非常直觀！
（一）水塔給水PLC控制系統

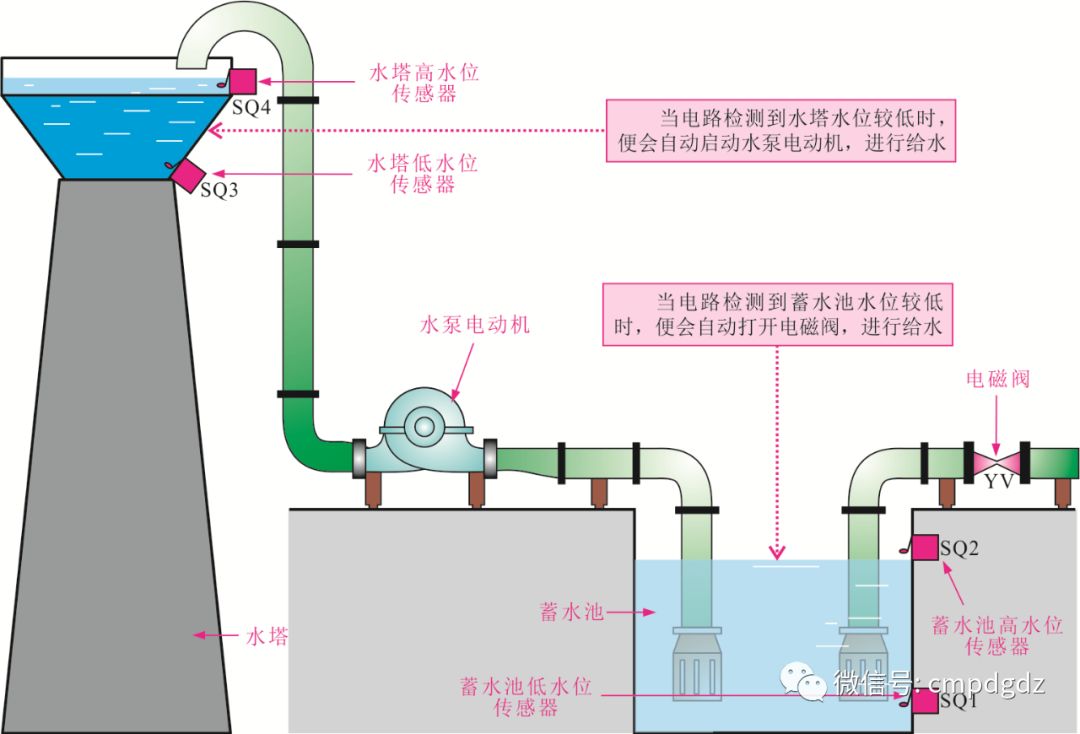

（1）水塔水位自動控制電路的結構圖

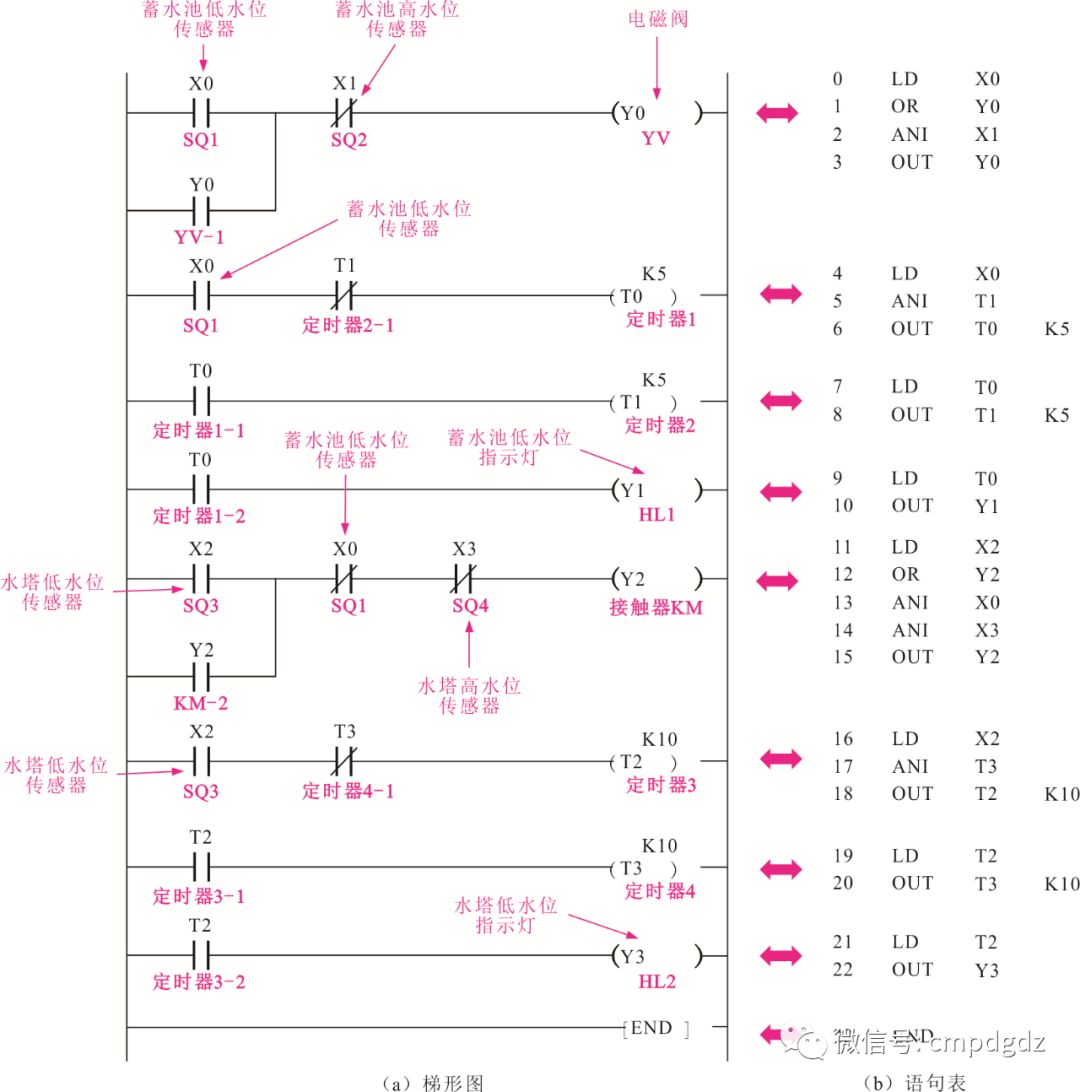

（2）PLC梯形圖和語句表

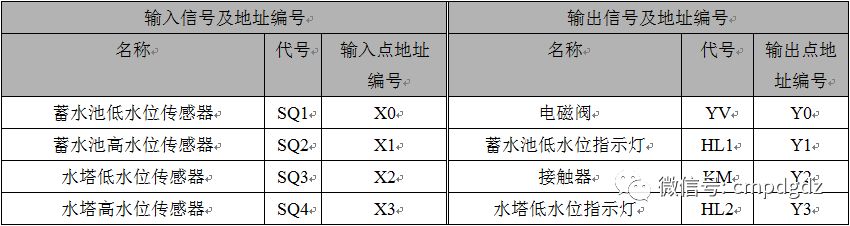

（3）PLC梯形圖的I/O地址分配
三采用菱FX2N系列PLC
（4）控制過程程序分析圖解
水塔水位高于水塔高水位時的控制過程
（二）汽車自動清洗PLC控制系統
（1）汽車自動清洗PLC控制系統的結構圖

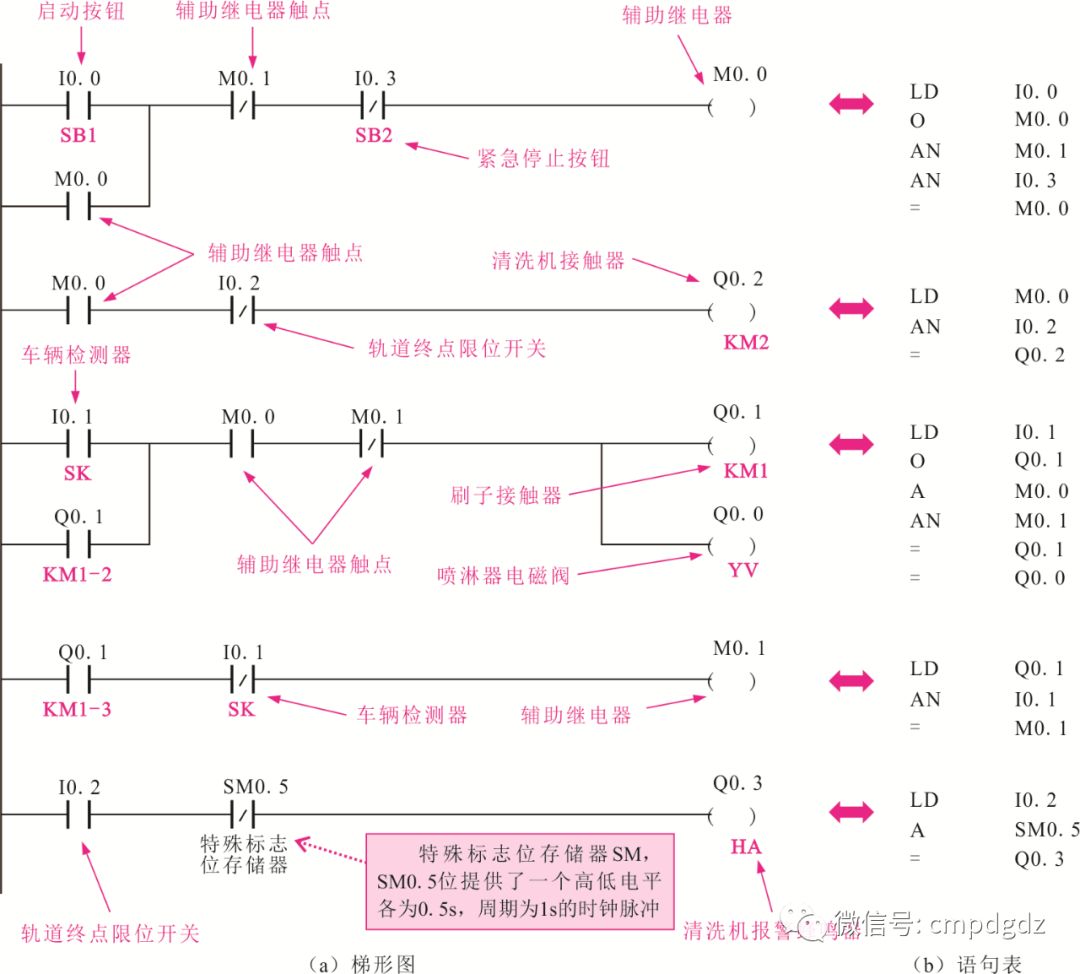

（2）PLC梯形圖和語句表

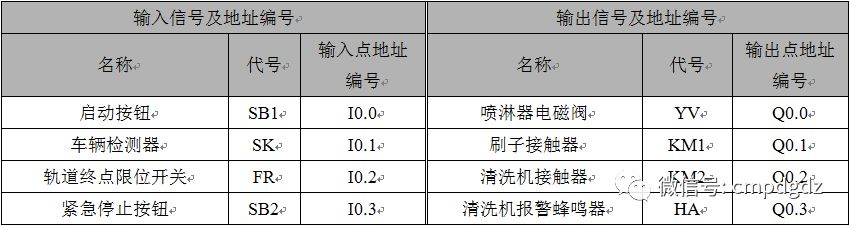

（3）PLC梯形圖I/O地址分配表
采用西門子S7-200系列

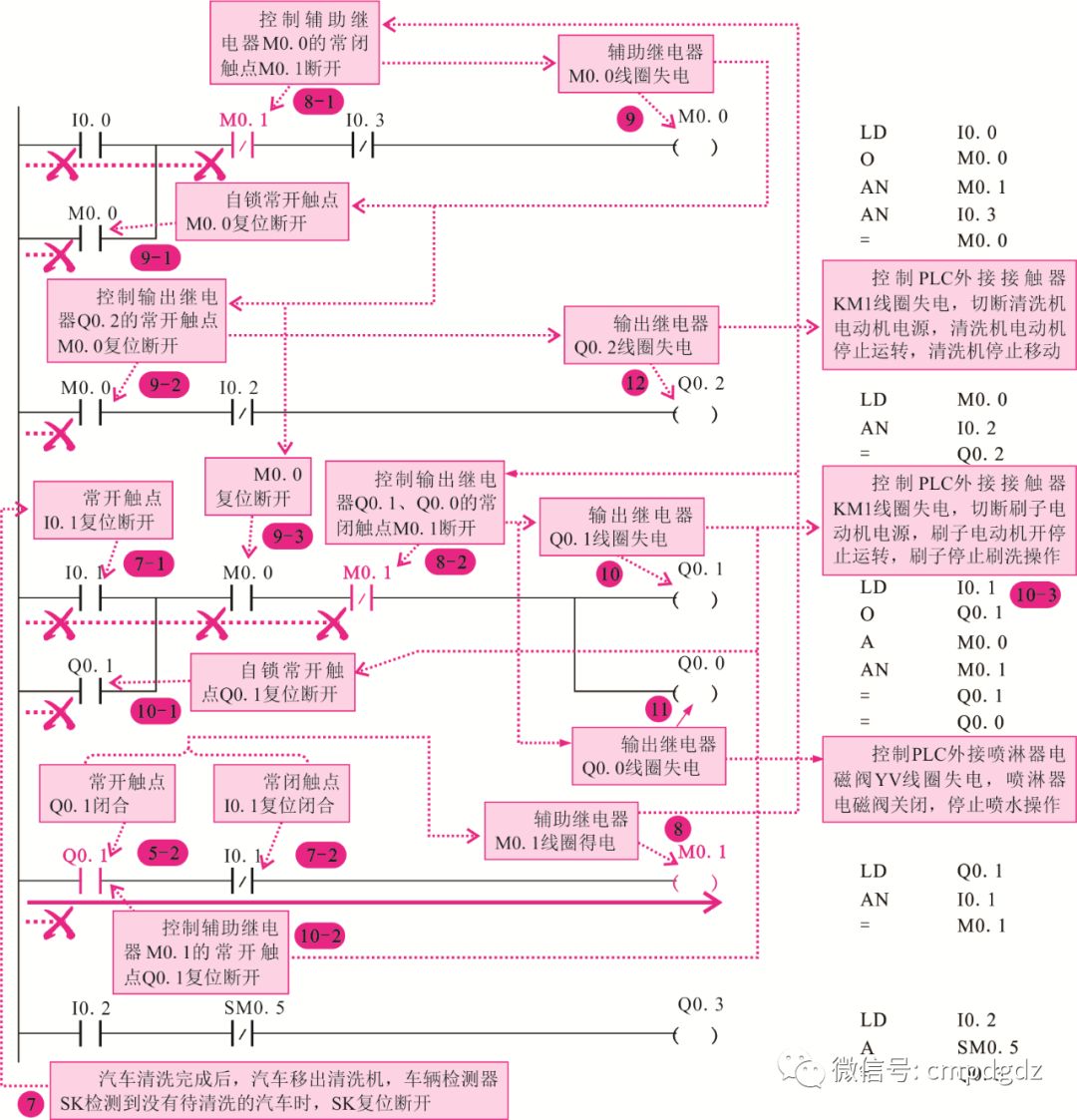

（4）控制過程程序分析圖解
<1>車輛清洗的控制過程
<2>車輛清洗完成的控制過程
<3>車輛清洗過程中的報警控制
（三）工控機床PLC控制系統

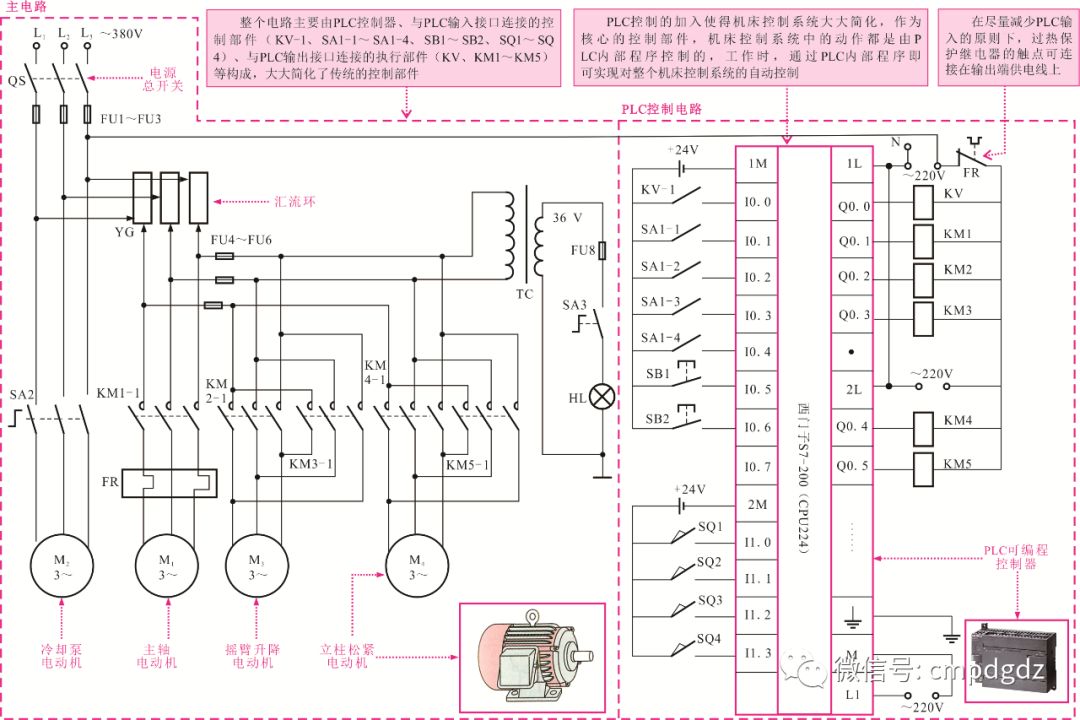

（1）由PLC控制搖臂鉆床的控制系統

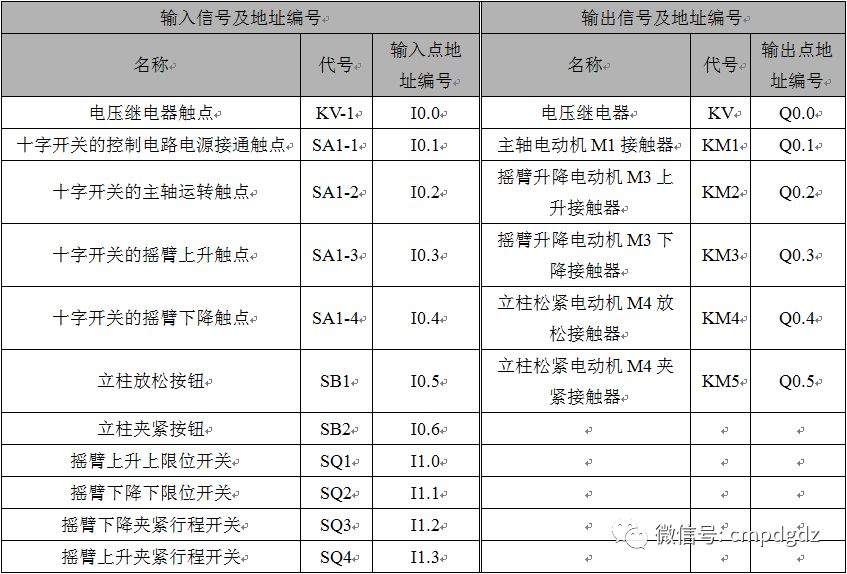

（2）西門子S7-200型（CPU224）PLC的I/O分配表

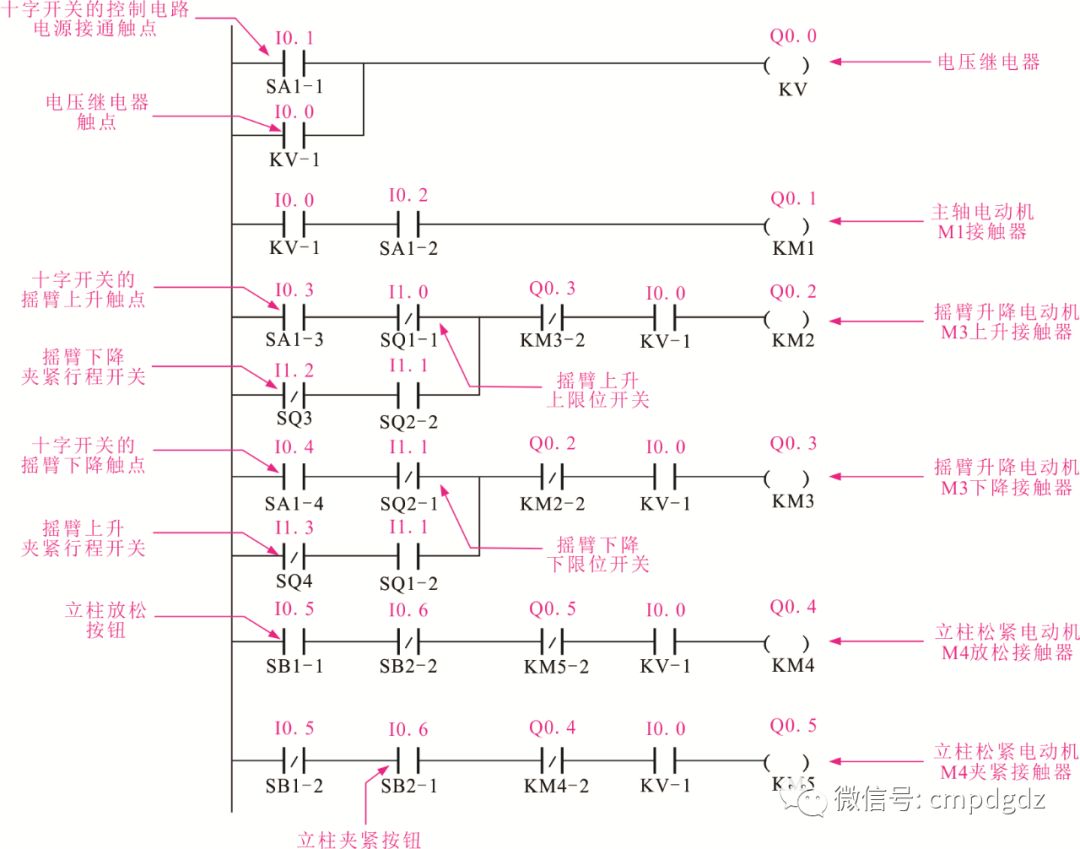

（3）PLC梯形圖

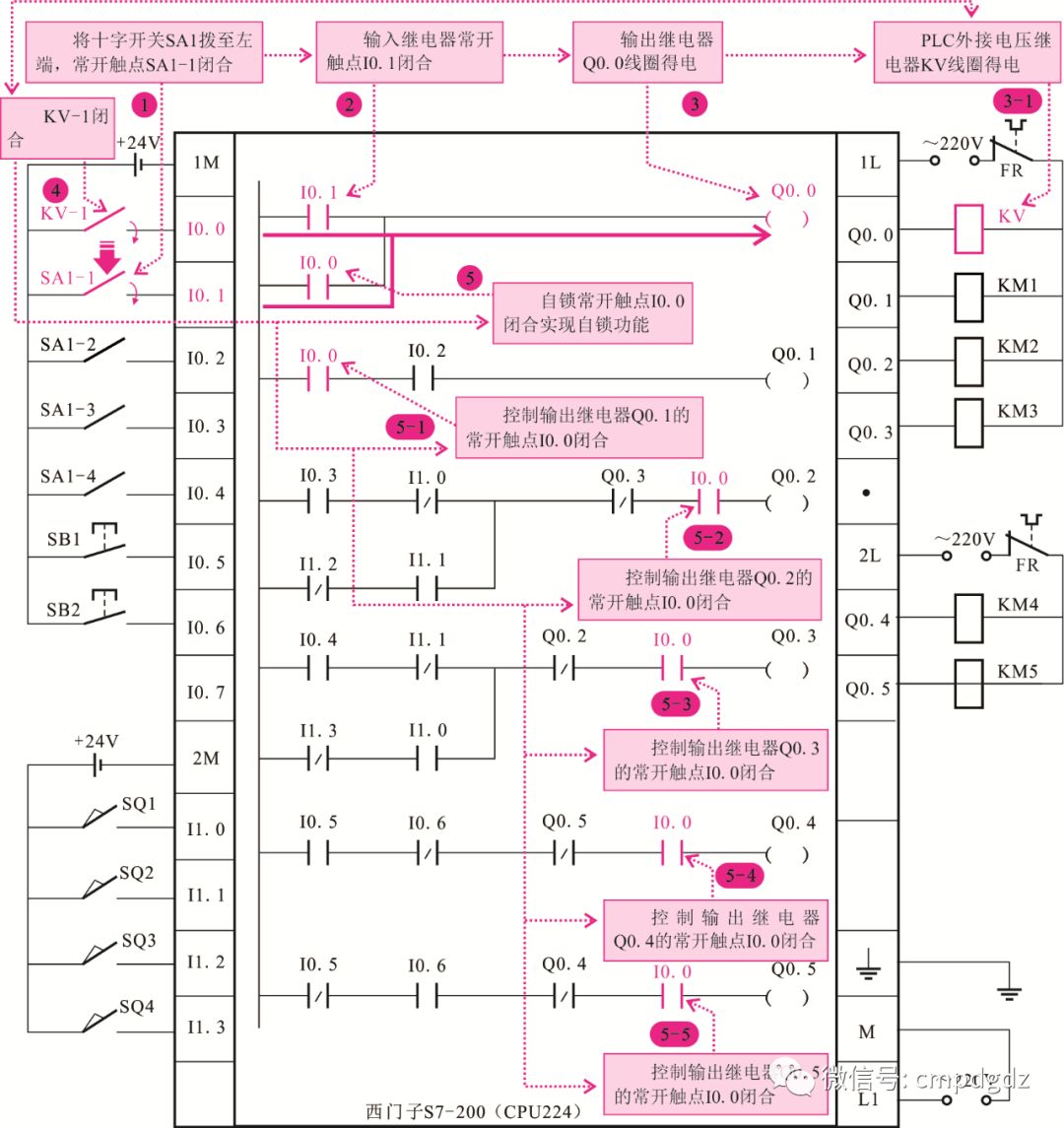

（4）機床PLC控制系統控制過程程序分析圖解
<1>主軸電動機M1的PLC控制過程
<2>升降電動機M3的控制過程

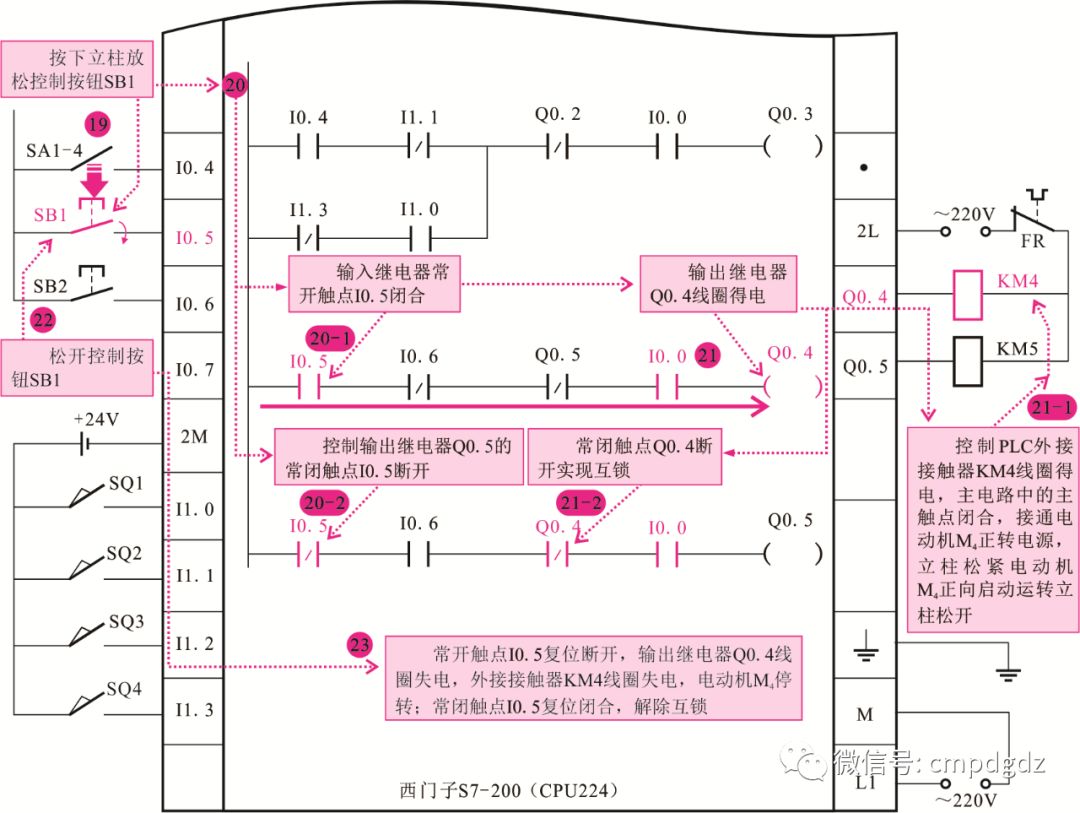

<3>立柱松緊電動機M4的PLC控制過程
