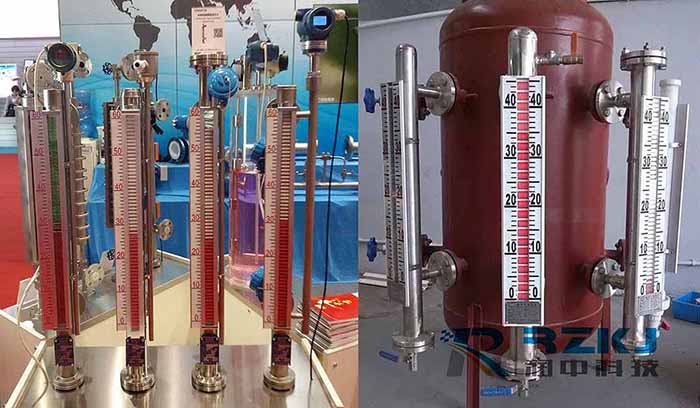

磁翻板液位計 (簡稱液位計)是用來測量工藝生產過程中容器內的介質液位。結構簡單，安裝使用方便。測量范圍大，功能多。耐腐蝕，能防爆。由于磁翻板轉軸直接支撐在殼體的側壁轉軸座上，不但省去骨架，降低成本，而且在維修時發現哪個磁翻板損壞，直接拆下壓角，取出損壞磁翻板，進行單個維修更換即可，無須全部拆卸，非常方便。

        磁翻板液位計通過氣相和液相連接法蘭與容器相連接。是根據磁性原理、阿基米德(浮力定律)等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置,磁性透過外殼傳遞給翻柱顯示器，推動磁翻板翻轉180°兩色交界處即是液面的高度?？刂菩褪窃诖欧逡何挥嫷幕A上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警，磁翻板液位計由現場指示部分及其輔助裝置(液位控制開關和液位遠傳變送器)二部分組成，用戶也可以單獨選用現場指示部分。會發生被卡住、翻半個柱，甚至翻不動等現象，保證液位指示準確，因此極為適用。液位計與主導管抱合，并予以機械固定兩者位置。由于精心設計了面板形狀及其與主導管抱合的距離，可以不必再逐個進行傳感器、主導管、磁性翻柱之間相對位置的調節。

         磁翻板液位計實現信號遠傳功能，需要加裝遠傳4-20mA變送器，采用24V直流二線制供電與輸出，變送器通過卡箍捆綁在磁翻板液位計主導管外側，使其和液位計處于同一磁偶系統中。當磁浮子隨著液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用和動作，電阻鏈值發生變化，通過轉換模塊將變化的電阻信號轉換為4～20mADC標準信號，傳輸給二次儀表、PLC、DCS，從而實現液位顯示、控制、調節和報警的目的。通過卡箍固定在磁翻板測量筒上；變送器盒可選擇上端安裝，也可選擇下端安裝；

           對于有需要實現現場高低液位報警與控制的要求，則需要加裝報警開關，仍然是24V直流供電，輸出開關量信號?？刂崎_關由干簧管及電路模塊組成，結構緊湊、堅固耐用、帶保持（記憶）型控制開關。該液位控制開關以捆綁的形式固定在磁浮子液位計/磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出。通過卡箍固定在磁翻板測量筒上；固定位置可以調節，用戶可以根據需求調整高度。

　 　磁翻板本體管采用無縫鋼管，連接管處采用拉孔焊接,內部無劃痕。安裝方式可選擇側裝和頂裝，本體下端密封。磁翻板液位計有側裝和頂裝二種安裝方式，無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位，捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計。制作磁翻板液位計的工藝雖然很簡單，但磁翻板液位計作為計量儀表，特別是遠傳型磁翻板液位計，另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信。
