智能壓力變送器基本結構原理圖和邏輯結構圖的基礎上，分享智能壓力變送器日常維護內容及故障處理方法。

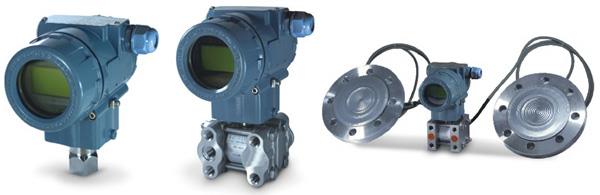

1、智能壓力變送器基本結構
我們所說的智能壓力變送器是指目前應用**，信號制式是模擬、數字兼容的，且模擬信號與數字信號共用一條通道，并用HART協議通信的變送器，智能壓力變送器的基本結構原理如圖1所示。智能壓力變送器由硬件和軟件構成，對被測的過程數據進行計算及操作，智能壓力變送器使用有微處理器，有數字信號，但它仍要與過程控制中的模擬信號(4-20mA)兼容，并作為主要信號。

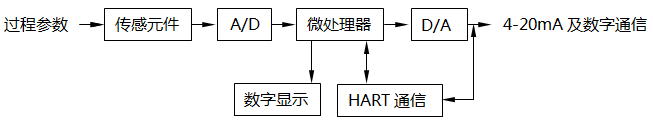

圖1   智能壓力變送器基本結構原理圖

可以把智能壓力變送器的邏輯結構看成是由兩臺儀表組成，一臺是數字儀表，另一臺是模擬儀表。如圖2所示。圖中數字儀表由模擬信號調理和數字信號處理兩部分組成；而模擬儀表則是數字儀表的模擬形式表現。按運算關系來看，有三部分運算電路，而且每一部分都可以單獨進行測量和調試。

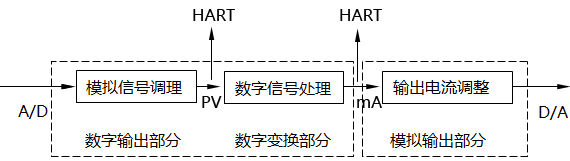

圖2   智能壓力變送器邏輯結構圖

數字儀表的輸入部分，在微處理器進行運算前，先要進行A/D轉換，把傳感元件的測量模擬值轉換為數字值，微處理器依據相應的方程式及數據表，傳遞函數進行計算，這過程就是模擬信號調理，又稱為傳感元件調整；這時的輸出是被測過程變量的數字表示，也就是手操器上讀得的數字值PV。這個數字值只與傳感元件的極限范圍有關，而與所設定的量程及輸出電流沒有關系。

數字變換部分是把被測參數的數字值變成等效的直流電流，是依據儀表的零點和滿量程值和有關函數進行計算，計算結果就是儀表輸出的數字表示。許多智能壓力變送器都支持用命令使儀表進入一種固定的輸出測試模式，即用某一特定的輸出值來取代被測參數的正常輸出值，供維修時檢查使用。在這部分改變量程會影響電流輸出，但對手操器讀取的數字過程變量沒有影響。

模擬儀表主要是進行4-20mA輸出電流的調整。其接收數字儀表傳來的數字信號，并將該數字信號轉換成電流，就產生了實際的模擬電流信號，該電流轉換是否準確，是要進行校準的，所以校準模擬電流輸出是智能壓力變送器特有的。
?

2、智能壓力變送器日常維護
智能壓力變送器日常維護中要做好以下工作：
①防泄漏
智能壓力變送器配用的導壓管接頭、閥門、三閥組有泄漏，會引起測量誤差。液體或蒸汽容易發現泄漏，對于氣體可用肥皂水來檢查泄漏點，觀察導壓管接頭、卡套接頭、閥1接頭、變送器高、低壓室的排氣排液絲堵是否有泄漏。

②防堵塞
堵塞往往發生在導壓管及閥門。當導壓管或閥門中有雜質會使壓力傳遞不暢，出現變送器測量值有滯后現象，不能及時、真實地反映工藝的壓力或流量的變化。堵塞只發生在一根導壓管時，會使變送器的輸出信號偏大或偏小，使測量信號的波動明顯減小，嚴格按規程對導壓管進行排污、沖洗，發現有堵塞，要及時進行處理以保障導壓管路的暢通。

③防腐蝕
現場的環境條件差，被測介質大多有腐蝕性，要根據所測介質，正確選擇變送器的結構材料、密封圈測量液體及水時，導壓管與變送器測量室要采取保溫、伴熱措施；測量介質溫度過高，要用隔離液來保護測量室及膜片；測量腐蝕性介質時要采取隔離措施。合理選擇變送器的安裝位置，現場安裝的變送器要有保護箱。
打開變送器的外殼調試或檢修后，一定要把外殼旋緊，如果殼體沒有旋緊，電路板就會受到濕氣、雨水侵蝕，使電路板受損或絕緣性能下降使變送器失常。殼體與高、低壓測量室連接鎖緊螺母是涂有密封膠的，拆動后應擰緊螺母及重新涂密封膠。

④防誤操作
智能壓力變送器需設定的功能較多，大多手操器又是英文界面，有可能會出現操作、設定錯誤，要多看多學習HART手操器及變送器的用戶手冊，透徹理解各參數的意義及設方法，來避免操作設定錯誤的出現。
